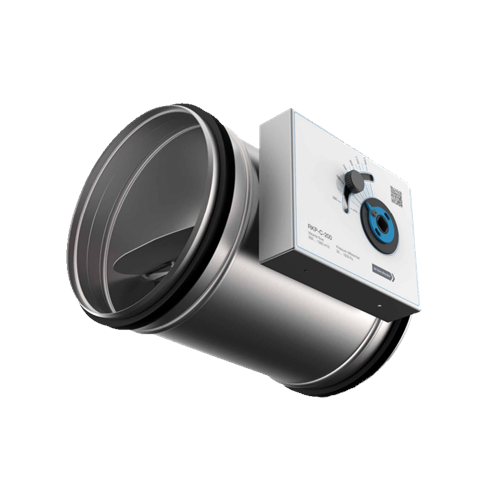

EKO-RKP-C
CAV-spjäll
Ett konstantflödesdon för konstanthållning av luftflödet i ventilationssystem utan extra strömförsörjning.
Produktinformation
EKO-RKP-C är ett konstantflödesdon för konstanthållning av luftflödet i ventilationssystem utan extra strömförsörjning. EKO-RKP-C är tillverkad av galvaniserad stålplåt med spjällblad av eloxerad aluminiumplåt. Rekommenderad lufthastighet från 3 m/s till 8 m/s vid tryckskillnad dp>50 Pa. Injustering utförs via injusteringsskruv på spjällets sida.
Hölje i EKO-RKP-C är tillverkat i galvaniserat stålplåt med spjällblad av aluminium. Kanalanslutningar är försedda med gummipackningar. Hölje i EKO-RKP-C har läckageklass C enligt SS-EN 1751.
Egenskaper
- Mekaniskt don utan extra strömförsörjning
- Konstanthållning av luftflöde inom tryckområdet 50–1000 Pa
- Storlekar från 100 mm till 400 mm
- Rekommenderad lufthastighet 3-8 m/s
- Mekanisk reglermekanism på spjällets utsida
- Hölje av galvanizerad stålplåt med spjällblad av aluminium.
Bedömningar
Specifikation
| Så här beställer du EKO-RKP-C |
|---|
|
Mekaniskt konstantflödesdon EKO-RKP-C-A A – Storlek Exempel: EKO-RKP-C-200-1 |
Standardmått
| Dn [mm] | Vmin [l/s] | Vmax [l/s] | øD [mm] | L [mm] | L2 [mm] | m [kg] |
|---|---|---|---|---|---|---|
| 100 | 28 | 110 | 98 | 300 | 98 | 1,7 |
| 125 | 45 | 153 | 123 | 300 | 110 | 1,9 |
| 160 | 55 | 230 | 158 | 300 | 128 | 2,3 |
| 200 | 70 | 340 | 198 | 300 | 148 | 2,8 |
| 250 | 140 | 550 | 248 | 400 | 173 | 3,2 |
| 315 | 220 | 880 | 313 | 400 | 205 | 4,6 |
| 400 | 440 | 1330 | 398 | 400 | 248 | 5,3 |
