EKO-HUE
Uteluftshuv


Avsedd att användas i komfort- och industrianläggningar.



Produktinformation

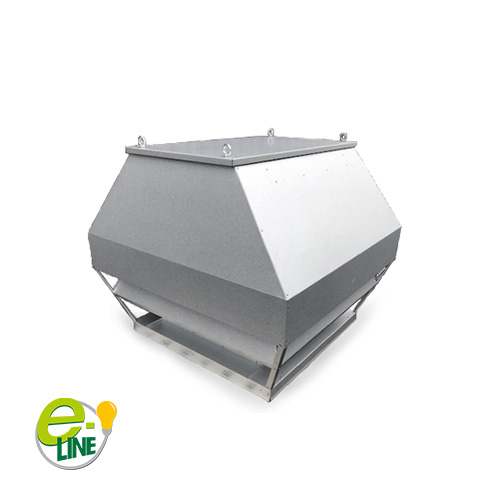

EKO-HUE är en uteluftshuv för användning i komfort och industrianläggningar. Genom den unika konstruktionen är uteluftshuven anpassad för mycket låga tryckfall och god vattenavskiljning. EKO-HUE monteras lämpligast på takgenomföring EKO-T.

EKO-HUE tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.

Om e-Line

EKO e-Line takhuvar är en serie takhuvar konstruerade för mycket låga tryckfall och har en unik konstruktion för att på ett mycket effektivt sätt förhindra vatteninträngning.

e-Line-serien består av följande huvudtyper: HUE, HUED, HAE, HAED och HKE. Alla dessa takhuvar delar samma yttre form och kan enkelt kombineras för att skapa en enhetlig stil på samtliga takhuvar.

Köp här Kontakta oss

Egenskaper

  • Låga tryckfall
  • Mycket låg vikter
  • Ljud och tryckfallstestad enligt ISO 5135
  • Vattenavskiljning klass B enligt EN 13030 (97% vid 2 m/s)
  • Storlekar för flöden från 100 l/s till 15 000 l/s
  • Nyutvecklad monteringsram för ökad flexibilitet vid takhuvmontering
  • Korrosivitetsklass C4 som standard
  • Alla storlekar levereras med lyftöglor
  • Beräknade i CFD Autodesk/Comsol Multiphysics
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Aluminium
  • Koppar
  • Rostfri syrafast stålplåt EN 1.4404
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-HUE

Uteluftshuv EKO-HUE-A-B-C

A – Storlek
Enligt tabell

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
2 = Aluminium
3 = Koppar
4 = Rostfri syrafast stålplåt EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5) *)
7 = ZinkMagnesium ZM310 (C5) RRP *)

*) Se under rubrik: Material, ytbehandling

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (ange RAL-kulör)

Exempel: Takhuv EKO-HUE-100-1-1



Standardstorlekar och val av Takgenomföring EKO-T

EKO-HUE A B C D E Välj EKO-T Vikt (kg)
20 400 400 405 510 510 3 9
30 500 500 505 635 635 4 13
40 600 600 610 760 760 5 18
50 700 700 710 890 890 6 24
60 800 800 810 1015 1015 7 30
80 1000 1000 1010 1270 1270 9 57
100 1200 1200 1215 1530 1530 11 79
120 1400 1400 1420 1780 1780 13 106
140 1600 1600 1620 2035 2035 15 137
160 1800 1800 1820 2290 2290 17 179
180 2000 2000 2025 2545 2545 19 226
200 2200 2200 2225 2800 2800 21 278
