EKO-HJA
Avluftshuv


Cirkulär avluftshuv för användning i komfort- och industrianläggningar.



Produktinformation

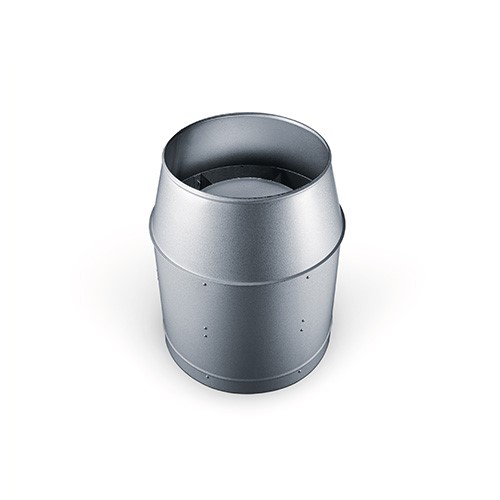

EKO-HJA är en cirkulär avluftshuv för användning i komfort- och industrianläggningar. Den är utformad så att luftströmmen riktas uppåt och ger luften en hög utloppshastighet. Huven består av anslutningsrör, kona och mantel. Anslutningsröret är anpassat till standard spirorör. Större storlekar har fläns som standard. Huven kan kombineras med bottenplatta. Lämpligt tryckfall är 40-120 Pa.

EKO-HJA tillverkas som standard i ZinkMagnesium ZM120 korrosivitetsklass C4 och kan lackeras i valfri kulör.

Köp här Kontakta oss

Egenskaper

  • Storlekar från 125 mm till 1500 mm
  • Tillverkas i ZinkMagnesium ZM120 (C4) som standard
  • Invändig vattenavledare
  • Passar med övergång till takgenomföring EKO-T
  • Kan fås i lackerat utförande
  • Finns med i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) - Standard
  • Aluminium
  • Koppar
  • Rostfri syrafast stålplåt EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Så här beställer du EKO-HJ

Avluftshuv EKO-HJA-A-B-C-D-E

A – Storlek
Enligt tabell

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
2 = Aluminium
3 = Koppar
4 = Rostfritt syrafast EN 1.4404
5 = ZinkMagnesium ZM310 (C5)
7 = ZinkMagnesium ZM310 (C5) RRP

C – Ytbehandling
1 = Obehandlad
2 = Lackerad (Ange RAL-kulör)

D – Anslutningsutförande
1 = Fläns
2 = Stos

E – Tillbehör
1 = Motfläns
2 = Bottenplatta med infästningsram
3 = Takgenomföring EKO-T
4 = Takgenomföring EKO-TR
5 = Lyft-/ stagöglor för storlek 12-31

Exempel: Avluftshuv EKO-HJA-125-1-1-1-1

Standardstorlekar och val av Takgenomföring EKO-T, EKO-TR

EKO-HJA ØA ØB ØC C ◻E ◻F Välj EKO-T Välj EKO-TR Vikt (kg)
125 125 160 200 250 380 355 3 12 3
160 160 210 260 320 380 355 3 16 4
200 200 260 325 400 380 355 3 20 6
250 250 325 405 500 480 455 4 25 9
315 315 410 510 630 580 555 5 31 15
400 400 520 650 800 580 555 5 - 25
500 500 650 810 1000 680 655 6 - 37
560 550 730 910 1120 780 755 7 - 50
630 630 820 1025 1260 880 855 8 - 60
710 710 925 1150 1420 980 955 9 - 80
800 800 1040 1300 1600 980 955 9 - 95
900 900 1170 1450 1800 1080 1055 10 - 125
1000 1000 1300 1600 2000 1180 1155 11 - 145
1250 1250 1600 2000 2500 1480 1455 14 - 240
1500 1500 1900 2400 3000 1680 1655 16 - 340
