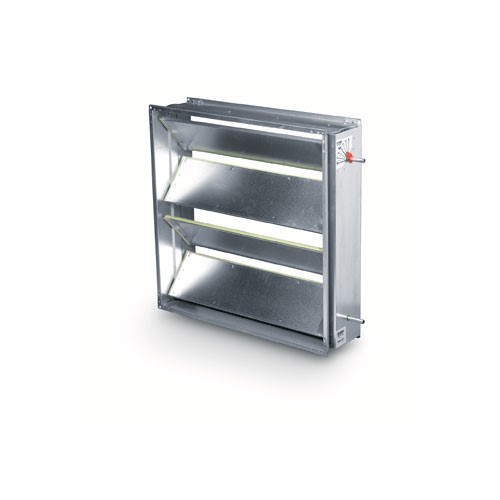

EKO-J
Regler- och avstängningsspjäll


Avsett för komfort och industriella ventilationsanläggningar.



Produktinformation

Jalusispjäll EKO-J är ett regler- och avstängningsspjäll för ventilationsanläggningar utfört enligt AMA VVS & Kyl 16. Spjället har goda regleregenskaper och har motgående spjällblad som är lagrade (nylonbussningar) i en plåtram. Spjällbladen är sammankopplade via ett länksystem på ramens utsida och skyddas av en täckplåt.

Spjällbladen tillverkas som standard med höjd 200 mm. Spjäll med höjd 300 mm har 150 mm höga blad. Beroende på spjällets höjd får således vissa spjäll olika fri area i förhållande till anslutningsarean.

Spjäll enligt klass 1 används för justering och reglering av luftflöden. Klass 3-spjäll används som avstängningsspjäll, medan klass 4-spjäll används i anläggningar med särskilt höga krav på täthet.

Spjället tillverkas som standard i ZinkMagnesium ZM120 (C4) med monteringsdetaljer i Fz.

Köp här Kontakta oss

Egenskaper

  • Täthetsklass 1-4
  • Tryckklass A-C (tryckklass A standard)
  • Kan utföras med isolerade blad och isolerad sarg
  • Standardstorlekar 200x200–2000x2000
  • Andra dimensioner eller byggdjup tillverkas på begäran
  • Levereras med gejd- eller flänsanslutning
  • Max lufttemperatur för standardspjäll 100 °C. Spjäll för högre temperaturer kan levereras
  • Levereras som standard med hylla för ställdon
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4)
  • Rostfritt syrafast EN 1.4404
  • ZinkMagnesium ZM310 (C5)
  • Förzinkad stålplåt Fz (C2) - Standard
  • ZinkMagnesium ZM310 (C5) RRP

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning

Specifikation

Så här beställer du EKO-J

Jalusispjäll EKO-J-A-B-C-D-E-F

A – Storlek
Enligt tabell

B – Täthetsklass
1 = Klass 1
2 = Klass 3
3 = Klass 4* (Se förklaring under avsnitt ”Täthetsklasser”)

C – Tryckklass
1 = Tryckklass A
2 = Tryckklass B
3 = Tryckklass C (Max täthetsklass 3)

D – Material
1 = ZinkMagnesium ZM120 (C4)
4 = Rostfritt syrafast EN 1.4404
5 = ZinkMagnesium ZM310 (C5)
6 = Förzinkad stålplåt Fz (C2) - Standard
7 = ZinkMagnesium ZM310 (C5) RRP

E – Anslutning
1 = Gejd
2 = Fläns

F – Tillbehör
1 = Spakreglage/ handreglage *)
2 = Stångreglage
3 = Påmonterat ställdon (ställdon specificeras separat)
4 = Isolerade blad (max täthetsklass 3)
5 = Isolerade blad och sarg (max täthetsklass 3)
6 = Motfläns
7 = Inmurningsram

Exempel: Jalusispjäll EKO-J-600x600-1-1-1-1-1



Standardmått och vikt

Bredd
Höjd 200 300 400 500 600 700 800 1000 1200 1400 1600 1800 2000
200 2 2 2 2 5 5 5 7 7 10 10 10 10
300 2 5 5 5 5 7 7 7 7 10 10 10 10
400 2 5 5 5 5 7 7 7 10 10 10 10 10
500 2 5 5 7 7 7 10 10 10 10 10 15 15
600 5 5 5 7 7 7 10 10 10 10 10 15 15
700 5 7 7 7 7 10 10 10 10 15 15 15 20
800 5 7 7 7 10 10 15 15 15 15 15 15 20
1000 7 7 7 10 10 10 15 15 15 15 15 20 20
1200 7 7 10 10 10 10 15 15 15 15 20 20 20
1400 10 10 10 10 10 15 15 15 20 20 20 20 20
1600 10 10 10 10 15 15 15 15 20 20 20 20 20
1800 10 10 10 15 15 15 15 20 20 20 20 25 25
2000 10 10 15 15 15 15 20 20 20 20 25 25 25
