EKO-SI
Irisspjäll
Avsett för reglering av luftflöde i cirkulära ventilationskanaler.
Produktinformation

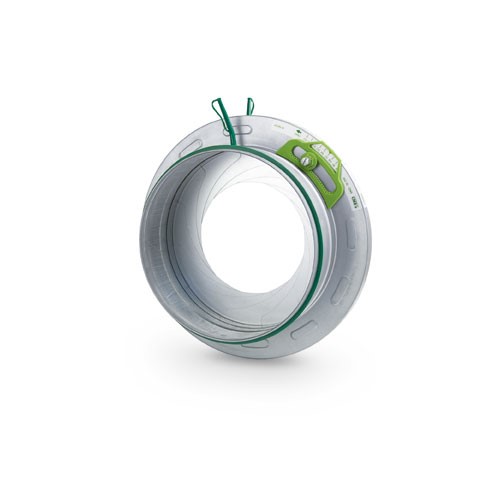

Irisspjäll EKO-SI är ett spjäll för reglering av flöden i runda kanaler. Spjällets uppbyggnad medger hög mätnoggrannhet och håller täthetsklass C. EKO-SI är helt öppningsbar och lämpar sig för installation där det ställs höga krav på låga ljudvärden och rensningsbara kanaler. Spjällets kompakta utformning gör det lämpligt för lätt och säkert montage samt enkel injustering. För att säkerställa injusteringen är spjället försett med metallskruvar.
EKO-SI tillverkas i förzinkad stålplåt men finns även i rostfritt stål EN 1.4436. Spjället har mätnipplar av PP och silikonfria tätningar av gummi.
Egenskaper
- Finns i storlekar Ø80-800 mm
- Täthetsklass C
- Helt öppningsbar vilket möjliggör rensning
- Mätuttag för luftflöde
- Låg ljudnivå
- Lätt att justera
Materialval
- Rostfri stålplåt EN 1.4436 (Från Ø100)
- Förzinkad stålplåt
Bedömningar
Specifikation
| Så här beställer du EKO-SI |
|---|
|
Beteckning: Irisspjäll EKO-SI-A-B A – Storlek B – Material Exempel: Irisspjäll EKO-SI-160-6 |
Standardmått och vikt
| EKO-SI | ØA | B | ØC | Vikt (kg) |
|---|---|---|---|---|
| 80 | 78 | 117 | 145 | 0,5 |
| 100 | 98 | 125 | 165 | 0,6 |
| 125 | 123 | 135 | 188 | 0,8 |
| 160 | 158 | 140 | 231 | 1,1 |
| 200 | 198 | 147 | 284 | 1,5 |
| 250 | 248 | 182 | 335 | 2,2 |
| 315 | 313 | 182 | 409 | 3,0 |
| 400 | 398 | 225 | 526 | 5,0 |
| 500 | 498 | 225 | 655 | 8,5 |
| 630 | 628 | 225 | 815 | 12,1 |
| 800 | 798 | 270 | 1015 | 25,0 |
