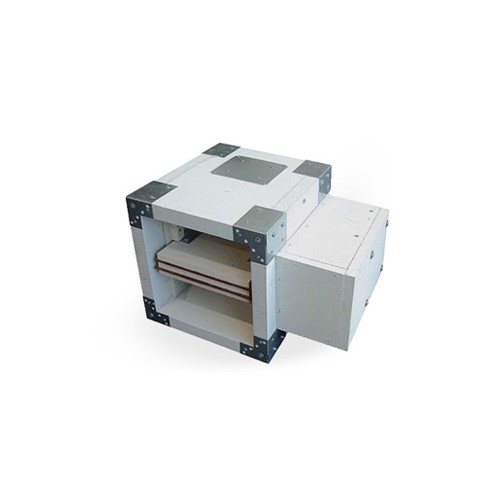

EKO-SDR2-M
Rökkontrollspjäll
För evakuering av rök och brandgaser i system med flera brandceller.
Produktinformation
EKO SDR2-M är avsett för inomhusbruk och är speciellt utformat för att effektivt evakuera rök och brandgaser i system med flera brandceller. Spjällblad och hölje är tillverkade av kalciumsilikat och levereras komplett med 24V eller 230V ställdon för enkel styrning.
Det är lätt att montera utan behov av flera installationskomponenter och kan installeras både horisontellt och vertikalt i kanalsystem. Rökkontrollspjället har en brandmotståndstid på upp till 120 minuter (EI 120S) och finns i olika storlekar från 200x200 mm till 1600x1000 mm.
Normalt håller EKO SDR2-M stängt för att upprätthålla en brandteknisk klass EI 120 S och öppnar endast vid det brinnande våningsplanet för att evakuera brandgaser effektivt.
EKO SDR2-M är CE-märkt enligt EN 12101-8, testat enligt EN 1366-10 och klassificerat enligt EN 13501-4.
Egenskaper
- Säker evakuering av rök och brandgaser i byggnader med flera brandceller
- Tillverkat av brandsäkert kalciumsilikat för ökad säkerhet
- Komplett med 24V eller 230V ställdon
- Enkel montering utan behov av många tillbehör
- Kan placeras både horisontellt och vertikalt i kanalsystem
- Brandmotståndstid på upp till 120 minuter (EI 120S)
- Finns i storlekar från 200x200 till 1600x1000 mm enligt tabell. Andra dimensioner kan levereras efter förfrågan
- CE-certifierat och klassificerat enligt europeiska standarder
Material
- Spjällblad och hölje är tillverkade av kalciumsilikat
Godkännanden
Specifikation
| Så här beställer du EKO-SDR2-M |
|---|
|
Rökkontrollspjäll EKO-SDR2-M A-B-C A – Storlek B - Ställdon C – Anslutning Exempel: EKO SDR2-M 1000x500-1-1 |
Standardmått och vikt
| Storlek | Med gejdanslutning | Vikt (kg) med gejdanslutning | Effektiv area S (m²) | Ställdon | |
|---|---|---|---|---|---|
| e | f | ||||
| 200x200 | - | - | 44,1 | 0,0117 | BELIMO BEN (15Nm) |
| 200x300 | - | - | 51 | 0,0247 | BELIMO BEN (15Nm) |
| 200x400 | - | - | 58,1 | 0,0377 | BELIMO BEN (15Nm) |
| 200x500 | - | 29 | 64,9 | 0,0507 | BELIMO BEN (15Nm) |
| 200x600 | - | 79 | 72 | 0,0637 | BELIMO BEN (15Nm) |
| 200x700 | - | 129 | 78,8 | 0,0767 | BELIMO BEN (15Nm) |
| 200x800 | 11 | 179 | 85,9 | 0,0897 | BELIMO BEE (25Nm) |
| 200x900 | 61 | 229 | 92,7 | 0,1027 | BELIMO BEE (25Nm) |
| 200x1000 | 111 | 279 | 99,8 | 0,1157 | BELIMO BEE (25Nm) |
| 300x200 | - | - | 49 | 0,0207 | BELIMO BEN (15Nm) |
| 300x300 | - | - | 56,3 | 0,0437 | BELIMO BEN (15Nm) |
| 300x400 | - | - | 63,7 | 0,0667 | BELIMO BEN (15Nm) |
| 300x500 | - | 29 | 71,1 | 0,0897 | BELIMO BEN (15Nm) |
| 300x600 | - | 79 | 78,4 | 0,1127 | BELIMO BEN (15Nm) |
| 300x700 | - | 129 | 85,8 | 0,1357 | BELIMO BEN (15Nm) |
| 300x800 | 11 | 179 | 93,2 | 0,1587 | BELIMO BEE (25Nm) |
| 300x900 | 61 | 229 | 100,6 | 0,1817 | BELIMO BEE (25Nm) |
| 300x1000 | 111 | 279 | 107,9 | 0,2047 | BELIMO BEE (25Nm) |
| 400x200 | - | - | 55,5 | 0,0297 | BELIMO BEN (15Nm) |
| 400x300 | - | - | 63,4 | 0,0627 | BELIMO BEN (15Nm) |
| 400x400 | - | - | 71,5 | 0,0957 | BELIMO BEN (15Nm) |
| 400x500 | - | 29 | 79,6 | 0,1287 | BELIMO BEN (15Nm) |
| 400x600 | - | 79 | 87,6 | 0,1617 | BELIMO BEN (15Nm) |
| 400x700 | - | 129 | 95,7 | 0,1947 | BELIMO BEN (15Nm) |
| 400x800 | 11 | 179 | 103,7 | 0,2277 | BELIMO BEE (25Nm) |
| 400x900 | 61 | 229 | 111,8 | 0,2607 | BELIMO BEE (25Nm) |
| 400x1000 | 111 | 279 | 119,9 | 0,2937 | BELIMO BEE (25Nm) |
| 500x200 | - | - | 58,7 | 0,0387 | BELIMO BEN (15Nm) |
| 500x300 | - | - | 66,9 | 0,0817 | BELIMO BEN (15Nm) |
| 500x400 | - | - | 75,2 | 0,1247 | BELIMO BEN (15Nm) |
| 500x500 | - | 29 | 83,47 | 0,1677 | BELIMO BEN (15Nm) |
| 500x600 | - | 79 | 91,6 | 0,2107 | BELIMO BEN (15Nm) |
| 500x700 | - | 129 | 99,9 | 0,2537 | BELIMO BEN (15Nm) |
| 500x800 | 11 | 179 | 108,1 | 0,2967 | BELIMO BEE (25Nm) |
| 500x900 | 61 | 229 | 116,4 | 0,3397 | BELIMO BEE (25Nm) |
| 500x1000 | 111 | 279 | 126 | 0,3827 | BELIMO BEE (25Nm) |
| 600x200 | - | - | 65,9 | 0,0477 | BELIMO BEN (15Nm) |
| 600x300 | - | - | 74,9 | 0,1007 | BELIMO BEN (15Nm) |
| 600x400 | - | - | 83,9 | 0,1537 | BELIMO BEN (15Nm) |
| 600x500 | - | 29 | 92,9 | 0,2067 | BELIMO BEN (15Nm) |
| 600x600 | - | 79 | 102 | 0,2597 | BELIMO BEN (15Nm) |
| 600x700 | - | 129 | 111 | 0,3127 | BELIMO BEN (15Nm) |
| 600x800 | 11 | 179 | 120 | 0,3657 | BELIMO BEE (25Nm) |
| 600x900 | 61 | 229 | 130,4 | 0,4187 | BELIMO BEE (25Nm) |
| 600x1000 | 111 | 279 | 139,4 | 0,4717 | BELIMO BE (40Nm) |
| 700x200 | - | - | 68 | 0,0567 | BELIMO BEN (15Nm) |
| 700x300 | - | - | 77,2 | 0,1197 | BELIMO BEN (15Nm) |
| 700x400 | - | - | 86,4 | 0,1827 | BELIMO BEN (15Nm) |
| 700x500 | - | 29 | 95,5 | 0,2457 | BELIMO BEN (15Nm) |
| 700x600 | - | 79 | 104,7 | 0,3087 | BELIMO BEN (15Nm) |
| 700x700 | - | 129 | 113,8 | 0,3717 | BELIMO BEE (25Nm) |
| 700x800 | 11 | 179 | 124,1 | 0,4347 | BELIMO BEE (25Nm) |
| 700x900 | 61 | 229 | 133,2 | 0,4977 | BELIMO BE (40Nm) |
| 700x1000 | 111 | 279 | 142,4 | 0,5607 | BELIMO BE (40Nm) |
| 800x200 | - | - | 76,4 | 0,0657 | BELIMO BEN (15Nm) |
| 800x300 | - | - | 86,5 | 0,1387 | BELIMO BEN (15Nm) |
| 800x400 | - | - | 96,6 | 0,2117 | BELIMO BEN (15Nm) |
| 800x500 | - | 29 | 106,8 | 0,2847 | BELIMO BEN (15Nm) |
| 800x600 | - | 79 | 116,8 | 0,2577 | BELIMO BEE (25Nm) |
| 800x700 | - | 129 | 126,9 | 0,4207 | BELIMO BEE (25Nm) |
| 800x800 | 11 | 179 | 138,2 | 0,5037 | BELIMO BE (40Nm) |
| 800x900 | 61 | 229 | 148,4 | 0,5767 | BELIMO BE (40Nm) |
| 800x1000 | 111 | 279 | 158,5 | 0,6497 | BELIMO BE (40Nm) |
| 900x200 | - | - | 81,1 | 0,0747 | BELIMO BEN (15Nm) |
| 900x300 | - | - | 91,7 | 0,1577 | BELIMO BEN (15Nm) |
| 900x400 | - | - | 102,2 | 0,2407 | BELIMO BEN (15Nm) |
| 900x500 | - | 29 | 112,8 | 0,3237 | BELIMO BEE (25Nm) |
| 900x600 | - | 79 | 123,4 | 0,4067 | BELIMO BEE (25Nm) |
| 900x700 | - | 129 | 135,1 | 0,4897 | BELIMO BE (40Nm) |
| 900x800 | 11 | 179 | 145,7 | 0,5727 | BELIMO BE (40Nm) |
| 900x900 | 61 | 229 | 156,2 | 0,6557 | BELIMO BE (40Nm) |
| 900x1000 | 111 | 279 | 166,8 | 0,7387 | BELIMO BE (40Nm) |
| 1000x200 | - | - | 85,7 | 0,0837 | BELIMO BEN (15Nm) |
| 1000x300 | - | - | 96,8 | 0,1767 | BELIMO BEN (15Nm) |
| 1000x400 | - | - | 107,7 | 0,2697 | BELIMO BEN (15Nm) |
| 1000x500 | - | 29 | 118,7 | 0,3627 | BELIMO BEE (25Nm) |
| 1000x600 | - | 79 | 129,7 | 0,4557 | BELIMO BEE (25Nm) |
| 1000x700 | - | 129 | 141,8 | 0,5487 | BELIMO BE (40Nm) |
| 1000x800 | 11 | 179 | 152,8 | 0,6417 | BELIMO BE (40Nm) |
| 1000x900 | 61 | 229 | 163,9 | 0,7347 | BELIMO BE (40Nm) |
| 1000x1000 | 111 | 279 | 174,9 | 0,8277 | BELIMO BE (40Nm) |
| 1100x200 | - | - | 89,2 | 0,0927 | BELIMO BEN (15Nm) |
| 1100x300 | - | - | 100,6 | 0,1957 | BELIMO BEN (15Nm) |
| 1100x400 | - | - | 111,9 | 0,2987 | BELIMO BEE (25Nm) |
| 1100x500 | - | 29 | 123,2 | 0,4017 | BELIMO BEE (25Nm) |
| 1100x600 | - | 79 | 124,6 | 0,5047 | BELIMO BEE (25Nm) |
| 1100x700 | - | 129 | 147 | 0,6077 | BELIMO BE (40Nm) |
| 1100x800 | 11 | 179 | 158,4 | 0,7107 | BELIMO BE (40Nm) |
| 1100x900 | 61 | 229 | 169,9 | 0,8137 | BELIMO BE (40Nm) |
| 1100x1000 | 11 | 279 | 180,9 | 0,9167 | BELIMO BE (40Nm) |
| 1400x200 | - | - | 106,5 | 0,1197 | BELIMO BEN (15Nm) |
| 1400x300 | - | - | 119,6 | 0,2527 | BELIMO BEN (15Nm) |
| 1400x400 | - | - | 132,7 | 0,3857 | BELIMO BEE (25Nm) |
| 1400x500 | - | 29 | 145,8 | 0,5187 | BELIMO BEE (25Nm) |
| 1400x600 | - | 79 | 160,1 | 0,6517 | BELIMO BE (40Nm) |
| 1400x700 | - | 129 | 173,2 | 0,7847 | BELIMO BE (40Nm) |
| 1400x800 | 11 | 179 | 186,3 | 0,9177 | BELIMO BE (40Nm) |
| 1400x900 | 61 | 229 | 207,2 | 1,0507 | SCHISCHEK InMax50.75 (75Nm) |
| 1400x1000 | 111 | 279 | 220,3 | 1,1837 | SCHISCHEK InMax50.75 (75Nm) |
| 1500x200 | - | - | 112,2 | 0,1287 | BELIMO BEN (15Nm) |
| 1500x300 | - | - | 125,9 | 0,2717 | BELIMO BEN (15Nm) |
| 1500x400 | - | - | 139,7 | 0,4147 | BELIMO BEE (25Nm) |
| 1500x500 | - | 29 | 153,4 | 0,5577 | BELIMO BEE (25Nm) |
| 1500x600 | - | 79 | 168,2 | 0,7007 | BELIMO BE (40Nm) |
| 1500x700 | - | 129 | 181,9 | 0,8437 | BELIMO BE (40Nm) |
| 1500x800 | 11 | 179 | 195,6 | 0,9867 | BELIMO BE (40Nm) |
| 1500x900 | 61 | 229 | 217,2 | 1,1297 | SCHISCHEK InMax50.75 (75Nm) |
| 1500x1000 | 11 | 279 | 230,9 | 1,2727 | SCHISCHEK InMax50.75 (75Nm) |
| 1600x200 | - | - | 118 | 0,1377 | BELIMO BEN (15Nm) |
| 1600x300 | - | - | 132,4 | 0,2907 | BELIMO BEE (25Nm) |
| 1600x400 | - | - | 146,6 | 0,4437 | BELIMO BEE (25Nm) |
| 1600x500 | - | 29 | 160,9 | 0,5967 | BELIMO BEE (25Nm) |
| 1600x600 | - | 79 | 176,4 | 0,7497 | BELIMO BE (40Nm) |
| 1600x700 | - | 129 | 190,7 | 0,9027 | BELIMO BE (40Nm) |
| 1600x800 | 11 | 179 | 205 | 1,0557 | BELIMO BE (40Nm) |
| 1600x900 | 61 | 229 | 227,1 | 1,2087 | SCHISCHEK InMax50.75 (75Nm) |
| 1600x1000 | 111 | 279 | 241,4 | 1,3617 | SCHISCHEK InMax50.75 (75Nm) |
