EKO-BVGAXO/N/R & BVGREH
Jetfläkt


Brandgasfläkt för temperaturklass F300 och F400.



Produktinformation

Takupphängning och utrymmesbesparande. Enkelriktad och reversibel. Takupphängning. Installation inom brandcellen

Använd produktkonfiguratorn

Produktkonfiguratorn hjälper dig att välja rätt brandgasfläkt för din specifika användning och driftpunkt, samt gör dem tillgängliga för val. Här får du tillgång till den senaste uppdaterade informationen, data och specifikationer för att säkerställa att du alltid har de mest aktuella och korrekta uppgifterna.

  • Hitta lämplig fläkt för respektive applikation
  • Dimensionera fläkten direkt vid önskad driftpunkt
  • Spara projekt
  • Skapa ritningar ​
Använd produktkonfiguratorn Kontakta oss

Egenskaper

Jetfläktar av axialtyp:

  • Max. dragkraft upp till 73 N
  • Med eller utan utloppsledskivor (anpassade till applikationen)
  • Enriktad som serier: GAXO-C eller GAXN
  • Reversibel som serier: BVGAXR / BVGAXR-C
  • Nominella storlekar: 315, 400
  • Fläkthjul av gjuten aluminium, direkt på motoraxeln
  • Motor monterad i flödet
  • Kopplingslåda monterad utvändigt på höljet
  • Ljuddämpare på inlopps- och utloppssidan
  • Kantad, oval design
  • Skyddsgaller på inlopps- och utloppssidan
  • Baffelplatta på utloppssidan

Jetfläktar av centrifugaltyp:

  • Max. dragkraft upp till 97 N
  • Nominella storlekar 50/75/100
  • Enkelriktad

Bedömningar

Byggvarubedömning ikon Byggvarubedömning

BVGAXO-C, dimensions [mm]①L1L2L3Ø clear widthBB1B2HH1Ø d②

① L1 L2 L3 Ø clear width B B1 B2 H H1 Ø d ②
315 2111 2005 500 320 596 560 620 340 345 12 95
400 2153 2005 500 401 706 560 620 430 430 12 100

① Nominal size • ② Weight (approx.) [kg]



BVGAXN, dimensions [mm]①L1L2L3Ø clear widthBB1B2HH1Ø d②

① L1 L2 L3 Ø clear width B B1 B2 H H1 Ø d ②
315 2710 2610 500 320 520 560 620 340 345 12 95
400 2774 2648 500 401 630 560 620 430 435 12 100

① Nominal size • ② Weight (approx.) [kg]



BVGAXR-C, dimensions [mm]①L1L2L3Ø clear widthBB1B2HH1Ø dc②

① L1 L2 L3 Ø clear width B B1 B2 H H1 Ø d c ②
315 2217 2005 500 320 569 560 620 340 345 12 106 95
400 2288 2005 500 401 706 560 620 430 435 12 142 100

① Nominal size • ② Weight (approx.) [kg]

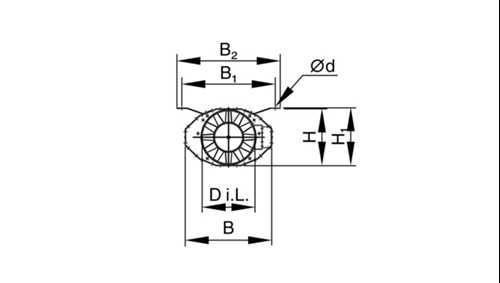

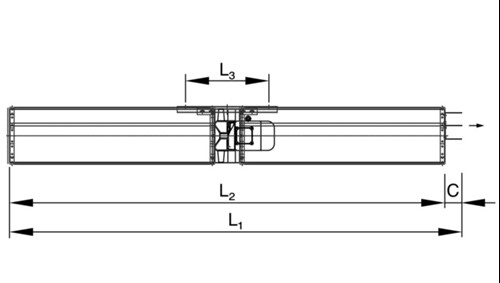

BVGAXO-C

bvgaxo-c dimensions bvgaxo-c dimensions

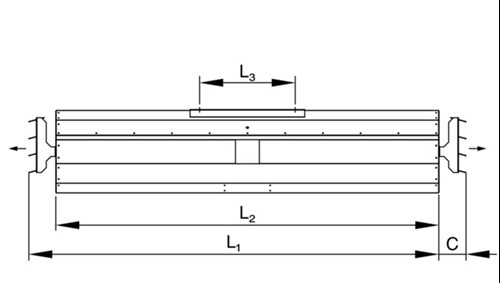

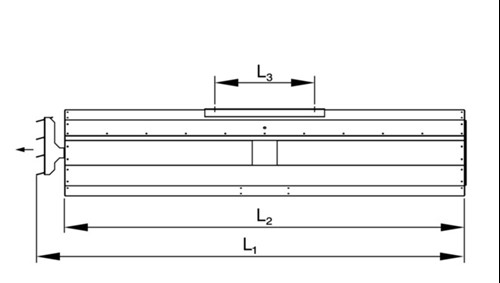

BVGAXN

BVGAXN dimensions BVGAXN dimensions

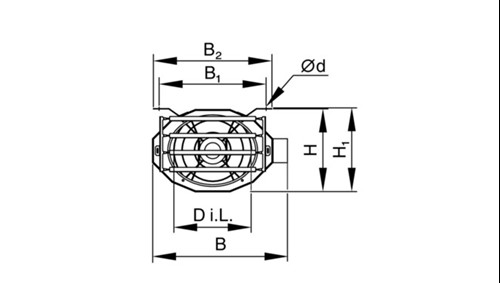

BVGAXR-C

bvgaxr-c dimensions bvgaxr-c dimensions
