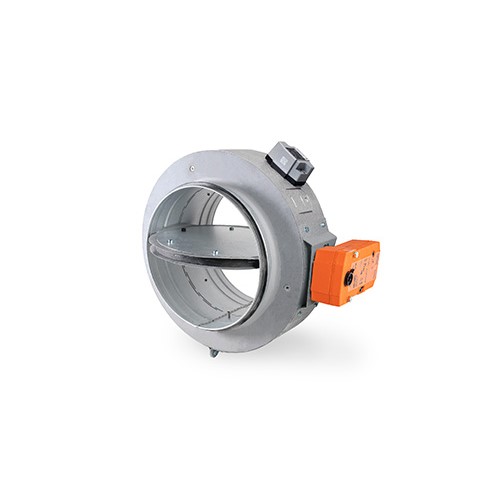

EKO-SRBG1-R
Reglerande brand-/brandgasspjäll EI 60/EI 60 S


Ett brand-/brandgasspjäll med reglerande ställdon.



Produktinformation

EKO-SRBG1-R är ett brand-/brandgasspjäll i brandklass EI 60/EI 60S med reglerande ställdon. Med EKO-SRBG1-R kan luftflödet regleras 0-100% med styrsignal 2-10V.

Spjället är försett med fabriksmonterat elektriskt ställdon med fjäderåtergång, ändläges kontakter och termisk sensor.

Kontroll och övervakning sker med EKO-MME/SME1, EKO-PRO-M/S-system eller likvärdigt.

Köp här Kontakta oss

Egenskaper

  • Brandklass EI 60/EI 60S
  • Påmonterat reglerande ställdon 24V
  • Enkel reglering av luftlödet
  • Storlekar från Ø100 mm till Ø630 mm
  • Kan monteras utan drevning och efterlagning
  • CE-märkt
  • Finns i MagiCAD

Materialval

  • ZinkMagnesium ZM120 (C4) – Standard
  • Rostfritt syrafast EN 1.4404 (C5)
  • ZinkMagnesium ZM310 (C5)
  • Rostfri stålplåt EN 1.4016
  • ZinkMagnesium ZM120 (C4) *)

*) Se materialspecifikation

Godkännanden

Europeisk konformitetsmärkning ikon

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning
Rise ikon Rise

Specifikation

Så här beställer du EKO-SRBG1-R

Brand/brandgasspjäll EKO-SRBG1-R-A-B-C-0-0-0

A – Storlek
Nom. diameter Ød, mm

B – Material
1 = ZinkMagnesium ZM120 (C4) - Standard
4 = Rostfritt syrafast EN 1.4404 (C5)
5 = ZinkMagnesium ZM310 (C5)
8 = Rostfri stålplåt EN 1.4016 (C4)
9 = ZinkMagnesium ZM120 (C4) *)

Vid montering i schaktvägg, se materialspecifikation under ”Montering i schaktvägg.”

C – Ställdon
1 = Ställdon 24 V

Tillbehör
•  Rökdetektor för kanalmontage EKO-UG8-O (Specificeras i klartext).
•  Gipsväggsstos EKO-GIS
•  Trådnätsgaller EKO-NRS
•  Förlängningsstos EKO-FNS med trådnätsgaller

Anm. Fabriksmonterade reglerande ställdon ingår alltid.

Exempel: EKO-SRBG1-R-200-1-1-0-0-0

*) Se materialspecifikation



Standardmått och vikt

EKO-SRBG1-R ØA B C D Vikt*
100 100 – – 181 3,3
125 125 – – 181 3,6
160 160 – 14 181 4,1
200 200 – 35 181 4,7
250 250 15** 60 181 5,7
315 315 48** 92 181 7,1
400 400 91** 136 181 8,8
500 500 141** 156 211 14
630 630 206** 221 211 19

* Vikt i kg, inkl ställdon
** Förlängningsstos krävs på kort anslutningsstos
