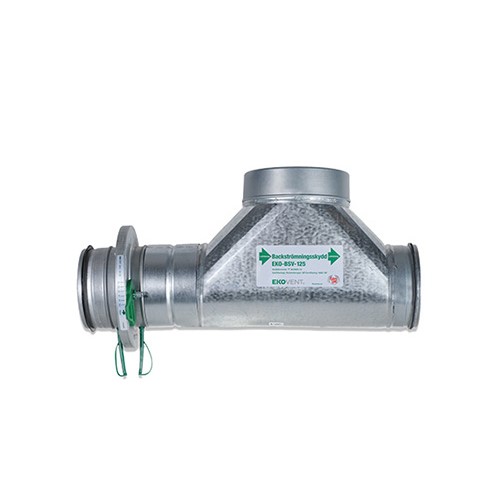

EKO-BSV5
Backströmningsskydd – T-rör med IRIS


Ett självverkande brandskydd avsett att användas i ventilationssystem för att förhindra brandgasspridning mellan olika brandceller i ventilationssystemet.





Produktinformation

Backströmningsskydd EKO-BSV är ett självverkande brandskydd avsett att användas i ventilationssystem i bostäder, hotell och servicelägenheter för att förhindra brandgasspridning mellan olika brandceller i ventilationssystemet.

Skyddet är speciellt anpassat för FT- och FTX-system med fläktar i drift och principen går ut på att förhindra backströmning i tilluftskanalerna vid brand. Skyddet stänger snabbt vid ett brandförlopp som alstrar ett övertryck i brandcellen. Det är helt självverkande och behöver ej heller anslutas till något styr- och övervakningssystem. Därmed erhålls ett driftsäkert och kostnadseffektivt brandskydd.

Backströmningsskydd EKO-BSV finns i 5 olika utföranden:
• EKO-BSV1 - Standard
• EKO-BSV2 - T-rör
• EKO-BSV3 - Insats
• EKO-BSV4 - Standard med IRIS
• EKO-BSV5 - T-rör med IRIS

Köp här Kontakta oss

Egenskaper

  • Finns i fem utföranden
  • Självverkande brandskydd, inget behov av komplexa styr- och övervakningssystem
  • Speciellt anpassat för FT- och FTX-system
  • Nippelanslutning enligt svensk standard
  • Typgodkännande SC0800-14
  • Brandtestad enligt EN 1366-2
  • Uppfyller täthetsklass 2 och skyddets hölje uppfyller täthetsklass C för BSV2 och BSV5, samt täthetsklass B för BSV1 och BSV4 enligt EN 1751:1998.
  • Uppfyller täthetsklass 2 och tryckklass B enligt AMA VVS & Kyl 12
  • Differenstryck över stängt skydd kan vara 2500 Pa, vilket motsvarar tryckklass B
  • Uppfyller miljöklass C2

Material

  • Tillverkat av förzinkad stålplåt enligt korrosivitetsklass C2.

Storlekar

  • BSV1, BSV3, och BSV4: Ø100-200 mm
  • BSV2 och BSV5: Ø100-315 mm

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning
Rise ikon Rise

Så här beställer du EKO-BVS

Backströmningsskydd EKO-BSV-A-B-C

A – Typ
1 = Standard
2 = T-rör
3 = Insats
4 = Standard med injusteringsspjäll IRIS
5 = T-rör med injusteringsspjäll IRIS

B – Storlek
Enligt tabell

C – Tillbehör
1 = Utan tillbehör
2 = Isolerad servicelucka till T-rör
3 = Förlängningsör EKO-FR till BSV2 och BSV5

Exempel: EKO-BSV-1-160-1



Standardmått och vikt

EKO-BSV5 L2 C B1 B2 H Vikt (kg)
100 475 165 65 38 180 2,6
125 530 188 35 38 180 3,0
160 605 231 35 38 200 4,4
200 660 284 35 41 200 5,8
250 765 335 35 41 215 8,2
315 845 409 35 41 215 11,7

Tillbehör Förlängningsrör EKO-FR

EKO-FR Ød1 L I I1 m (kg)
100 160 150 40 127 0,25
125 160 150 40 127 0,31
160 200 150 40 127 0,49
200 250 150 60 192 0,90
250 315 150 60 182 1,11
315 400 300 80 242 2,65
