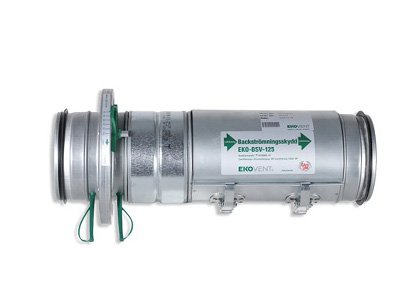

EKO-BSV4
Backströmningsskydd – Standard med IRIS


Ett självverkande brandskydd avsett att användas i ventilationssystem för att förhindra brandgasspridning mellan olika brandceller i ventilationssystemet.



Produktinformation

Backströmningsskydd EKO-BSV är ett självverkande brandskydd avsett att användas i ventilationssystem i bostäder, hotell och servicelägenheter för att förhindra brandgasspridning mellan olika brandceller i ventilationssystemet.

Skyddet är speciellt anpassat för FT- och FTX-system med fläktar i drift och principen går ut på att förhindra backströmning i tilluftskanalerna vid brand. Skyddet stänger snabbt vid ett brandförlopp som alstrar ett övertryck i brandcellen. Det är helt självverkande och behöver ej heller anslutas till något styr- och övervakningssystem. Därmed erhålls ett driftsäkert och kostnadseffektivt brandskydd.

Backströmningsskydd EKO-BSV finns i 5 olika utföranden:
• EKO-BSV1 - Standard
• EKO-BSV2 - T-rör
• EKO-BSV3 - Insats
• EKO-BSV4 - Standard med IRIS
• EKO-BSV5 - T-rör med IRIS

Köp här Kontakta oss

Egenskaper

  • Finns i fem utföranden
  • Självverkande brandskydd, inget behov av komplexa styr- och övervakningssystem
  • Speciellt anpassat för FT- och FTX-system
  • Nippelanslutning enligt svensk standard
  • Typgodkännande SC0800-14
  • Brandtestad enligt EN 1366-2
  • Uppfyller täthetsklass 2 och skyddets hölje uppfyller täthetsklass C för BSV2 och BSV5, samt täthetsklass B för BSV1 och BSV4 enligt EN 1751:1998.
  • Uppfyller täthetsklass 2 och tryckklass B enligt AMA VVS & Kyl 12
  • Differenstryck över stängt skydd kan vara 2500 Pa, vilket motsvarar tryckklass B
  • Uppfyller miljöklass C2

Material

  • Tillverkat av förzinkad stålplåt enligt korrosivitetsklass C2.

Storlekar

  • BSV1, BSV3, och BSV4: Ø100-200 mm
  • BSV2 och BSV5: Ø100-315 mm

Bedömningar

Sundahus ikon Sundahus
Byggvarubedömning ikon Byggvarubedömning
Rise ikon Rise

Så här beställer du EKO-BVS

Backströmningsskydd EKO-BSV-A-B-C

A – Typ
1 = Standard
2 = T-rör
3 = Insats
4 = Standard med injusteringsspjäll IRIS
5 = T-rör med injusteringsspjäll IRIS

B – Storlek
Enligt tabell

C – Tillbehör
1 = Utan tillbehör
2 = Isolerad servicelucka till T-rör
3 = Förlängningsör EKO-FR till BSV2 och BSV5

Exempel: EKO-BSV-1-160-1



Standardmått och vikt

EKO-BSV4 L2 C B Vikt (kg)
100 325 165 38 1,9
125 355 188 38 2,3
160 385 231 38 3,4
200 435 284 41 4,4
